HP Microserver Gen8 : Upgrade processeur

Maintenant que nous avons augmenter la quantité de mémoire au max possible dans ce serveur, nous allons nous attaquer au changement de processeur pour passer d'un Celeron à un Xeon.

Voici les informations du processeur d'origine sur Ilo:

Informations processeur d'origine

Nous allons donc extraire la carte mère pour ce changement de processeur.

Il faut d'abord débrancher tous les cordons marqués par une flèche rouge sur les photos ci-dessous.

Cordons à débrancher coté alimentationCordon à débrancher coté mémoire à l'arrièreCordon à débrancher coté mémoire à l'avant

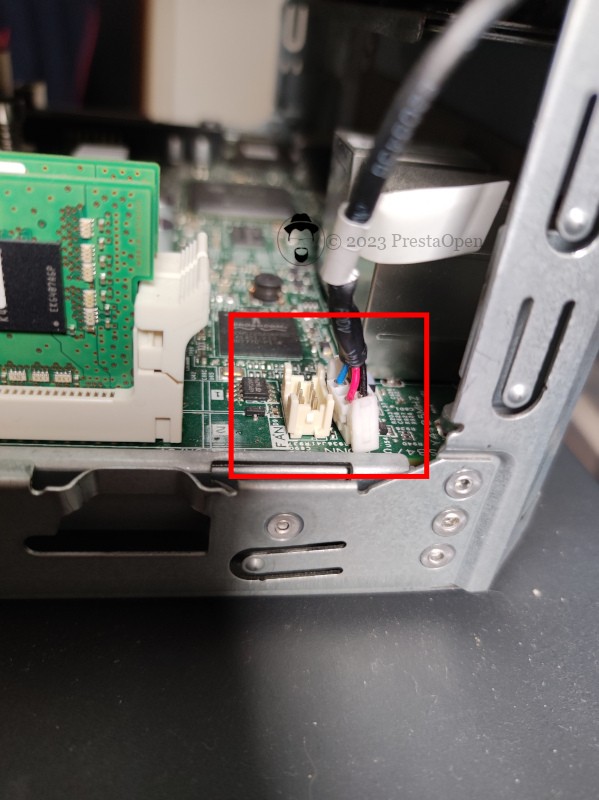

Connecteur 1Connecteur 2Connecteur 3

Connecteur 4Connecteur 5

Maintenant que tous les cordons sont déconnectés, il faut extraire le tiroir de la carte mère en appuyant sur ce clapet marqué d'une flèche rouge

Clapet du tiroir de la carte mère

Tiroir ouvert

Il faut utiliser l'outil fourni et placé derrière la porte donnant sur les disques durs.

Outil fourni

Cet outil est fait pour gérer les vis qui fixent le radiateur sur le processeur.

Radiateur à démonter

Dessous du radiateur à nettoyer

Il faut bien nettoyer le radiateur avant de le remonter

Radiateur nettoyé

Voici le processeur d'origine monté et sur table

Processeur d'origineProcesseur d'origine

Il suffit d'appuyer sur le levier marqué d'une flèche rouge pour l'enlever.

Xeon E3-1265L V2

Mettre en place le nouveau processeur, le bloquer avec le levier et mettre une noisette de pâte thermique.

Pâte thermique

Nouveau processeur et sa noisette de pâte thermique

Remettre le radiateur en place et le fixer par les 4 vis à l'aide de l'outil.

Remettre le tiroir en place et reconnecter tous les connecteurs.

Nous allons pouvoir contrôler sur ILO la bonne prise en compte de ce changement de processeur.

Prise en compte du Xeon E3-1265L V2
